Einzelnes Achsen-Faser-Optikgyroskop

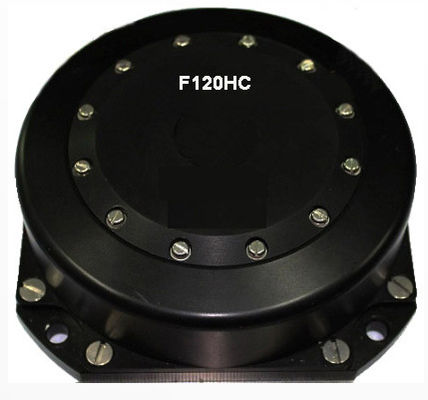

Faser-Optikgyroskop Einzel-Achse des Modells F120HC beeinflussen hohes Accury mit 0,002 °/hr Antrieb

Einleitung 1.Product

1,1 Funktions-Prinzip und Funktion

Dieses Produkt ist ein Trägheitswinkelgeschwindigkeits-Sensor, der auf dem Prinzip von Sagnac-Effekt basiert, der verwendet wird, um die Winkelgeschwindigkeitsbewegung der Fördermaschine um die empfindliche Achse dieses Sensors zu messen. Diese Einheit nimmt die Faseroptikspule als die eckige zinzreagible Einheit und die Regelauswerteschaltung als die Basis.
Zwei Strahlen von einem Laser werden in die gleiche Faser aber in den entgegengesetzten Richtungen eingespritzt. Wegen des Sagnac-Effektes, stößt der Strahl, der gegen die Rotation reist, auf eine Verzögerung des etwas kürzeren Weges als der andere Strahl. Die resultierende differenziale Phasenverschiebung wird durch Interferometrie gemessen und so übersetzt eine Komponente der Winkelgeschwindigkeit in eine Verschiebung des Moirés, das photometrisch gemessen wird.
Strahlnspaltungs-Optikprodukteinführungen beleuchten von einer Laserdiode in zwei Wellen, die in den rechtsläufigen und Richtungen entgegen dem Uhrzeigersinn durch eine Spule fortpflanzen, die aus vielen Drehungen der Glasfaser besteht. Die Stärke des Sagnac-Effektes ist von der Nutzfläche des geschlossenen Strahlengangs abhängig: dieses ist, nicht einfach der geometrische Bereich der Schleife aber wird durch die Anzahl von Drehungen in der Spule erhöht.
Dieses Produkt ist ein Trägheits-Sensor, der aus optischem System, entsprechender Stromversorgung und Datenverarbeitungsstromkreis besteht. Es kann dreiachsige Winkelerhöhungsinformationen zur Verfügung stellen.

1,2 Konfiguration

Das Produkt wird hauptsächlich aus den folgenden Komponenten verfasst:

a) Optisches Teil: Lichtquelle, Koppler, y-Modulator, Faserspule, Detektor;

b) Stromkreisteil: Prozessorbrett, Lichtquellebrett und Vorverstärker;

c) Strukturelles Teil: Körper, Abdeckung, etc.

1,3 Form und Installationsgröße

Millimeter-× der Entwurfsgröße (120 ± 0,1) (120 ± 0,1) Millimeter-× (38 ± 0,5) Millimeter,

Installation bemisst (± 94 0,1 Millimeter) × (94±0.1mm)

1,4 Gewicht

      ≤900g

1,5 Leistungsparameter

1,6 mechanische und elektrische Schnittstellen

1.6.1 mechanische Schnittstelle

Die Befestigungsfläche des Produktes setzt die örtlich festgelegte Oberfläche für externe Installation fest, und die Befestigungsschraube ist M6.

1.6.2 Leistungsbedarf

Externe Stromversorgung zum Produkt hat zwei Möglichkeiten:

Vollständig zu + (5 V±0.25V), die Spitzenleistung >7w

Eine andere Weise - (5 V±0.25V), die Spitzenleistung >4w

Aussenbord-Stromversorgungsanlage Kräuselung: <20mV

1.6.3 elektrische Verbindungsschnittstelle
