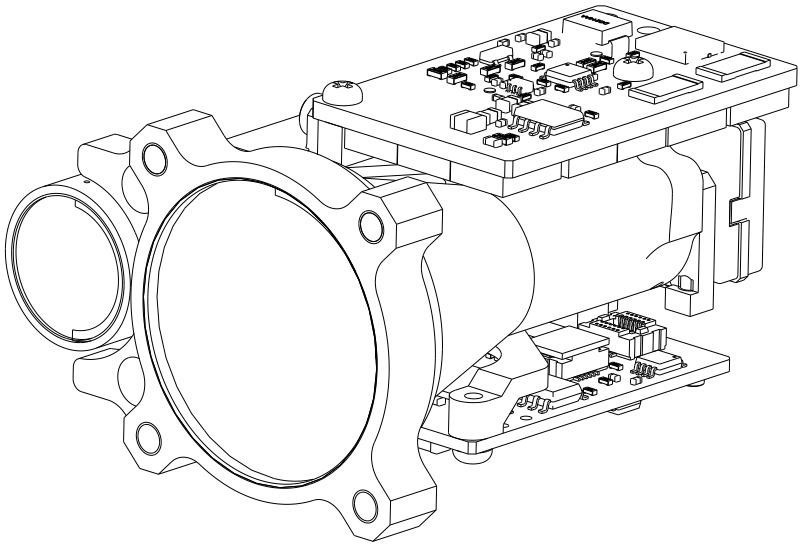

1Produktübersicht Das Modul RL4000 ist ein Produkt für die Sicherheit des menschlichen Auges der Klasse 1/1M. Das Produkt verwendet einen einzigen Impulsbereich mit einer maximalen Reichweite von ≥ 5,6 km; es verfügt über eine elektrische Schnittstelle mit UART,und bietet eine hochwertige Computer...
Das Modul RL4000 ist ein Produkt für die Sicherheit des menschlichen Auges der Klasse 1/1M. Das Produkt verwendet einen einzigen Impulsbereich mit einer maximalen Reichweite von ≥ 5,6 km; es verfügt über eine elektrische Schnittstelle mit UART,und bietet eine hochwertige Computer-Testsoftware, Befehlssatz und Kommunikationsprotokoll, die für Benutzer für die Durchführung der sekundären Entwicklung bequem sind.auf Fahrzeugen montierte optoelektronische Geräte.
| S/N | Name der Ware | Leistungsindex | |
| 0 | Produktmodell | LR4000 | |
| 1 | Sicherheit für das menschliche Auge/Level | Klasse 1/1M | |
| 2 | Laserwellenlänge | 1535 ± 5 nm | |
| 3 | Empfangsöffnung | Φ25 mm | |
| 4 | Emissionsöffnung | Φ12 mm | |
| 5 | Empfang des Sichtfelds | 4.21 mrad | |
| 6 | Winkel der Strahldivergenz | 00,3 ± 0,05 mrad | |
|
7 |
Höchstmessbereich |
Großes Ziel | ≥ 56001) |
| Fahrzeug | ≥ 48001) | ||
| menschliche | ≥32001) | ||
| Unbemannte Luftfahrzeuge | ≥17001) | ||
| 8 | Mindestmessbereich | 50 m | |
| 9 | Messfrequenz | 1 bis 10 Hz | |
| 10 | Messgenauigkeit der Entfernung | ± 1 m | |
| 11 | Auflösung der Entfernung | ≤ 30 m | |
| 12 | Quasi-Messrate | ≥ 98 |
|
| 13 | Falschalarmrate | ≤ 1 |
|
| 14 | Anzahl der Multi-Target-Erkennungen | 3 (höchste Anzahl) | |
| 15 | Elektrische Schnittstelle | Die in Absatz 1 genannte Regelung gilt nicht für | |
| 16 | Stromversorgungsspannung | Gleichspannung 4,5 ̊16 V | |
| 17 | Standby-Stromverbrauch | ≤ 1 mW | |
| 18 | Durchschnittlicher Stromverbrauch | ≤ 4 W |
| 19 | Spitzenstromverbrauch | ≤ 14 W @ 12 V |
| 20 | Gewicht | ≤ 75 g |
| 21 | Abmessungen (L × W × H) | mit einer Breite von nicht mehr als 20 mm |
| 22 | Betriebstemperatur | -40 ̊ + 65 °C |
| 23 | Lagertemperatur | -55 ̊+75 °C |
| 24 | Vibrationen | Allgemeine Schwingungstest der unteren Integritätsgrenze (GJB150.16A-2009, Abbildung C.17) |
| 25 | Schock | 75 g/6 ms |
| 26 | Ranging-Logik | Erstes und letztes Ziel, mehrere Ziele, Abstandswahlpass |
| 27 | Datenoberfläche | UART |
| 28 | Elektrische Isolierung | Isolierung von PSU-Boden, Kommunikations-Boden und Baugrund |
| 29 | Verstaatlichungsquote | Nationale Produktion |
| 30 | Zuverlässig | MTBF ≥ 1500h |
| 31 | Stabilität der optischen Achse | ≤ 0,05 mrad |
| 32 | Nicht vertikaler Grad der optischen Achse und der Anlagebasis | ≤ 0,5 mrad |
Die Notizen.
1)Modellzielgröße 2,3 m × 2,3 m, menschliches Zielgröße 0,5 m × 1,7 m, UAV-Typzielgröße 0,2 m × 0,3 m, Reflexionsfähigkeit 30; Sichtweite ≥ 12 km.
