15-300mm Pflichtenheft Wärmebildgebungs-F4 ist
fortgeschrittenes MWIR kühlte die Wärmebildgebung ab, die für Langstreckenentdeckung verwendet wurde.
Das sehr empfindliche MWIR kühlte Kern mit Entschließung 640x512 kann ab
produzieren Sie sehr klares Bild mit hoher Auflösung; das 15mm~300mm
die Infrarotlinse des ununterbrochenen lauten Summens, die im Produkt kann effektiv benutzt wird
unterscheiden Sie Ziele wie Leute, Fahrzeuge und Schiffe in der Langstrecke.

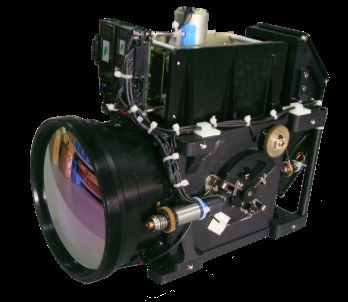

Bild der Wärmebildgebung Figure1

1 technische Spezifikation

1,1 Detektor
Detektor MCT 640 ×512
Spektralbereich 3,7 ~4.8μm
Pixelneigung 15μm
Kühlverfahren Stirling Refrigerator

1,2 Linse
Brennweite 15 ㎜ ㎜~300 ununterbrochenes lautes Summen
F 4

1,3 Leistung
Fov-Strecke 1.83°(H) ×1.46° (V) bis 36.5°(H) ×29.2°(V)
Minuten der Kühlzeit ≤8 in der normalen Temperatur
Videoausgang Standard-analoges Videosignal Kamerad-Formats
Bildfrequenz 50Hz
NETD-≤ 25mk@25-℃
Energiequelle DC 24 ~32 V, mit Energierückseitenpolarität
Schutz
Leistungsaufnahme ≤ 15W@25-℃, ausgeglichene Lage
≤ 30W@25-℃, Einschaltspitze
Operations-Temperatur -30℃~55℃
Lagertemperatur -40℃~70℃

1,4 Befehl und Steuerung
Steuerkommunikation RS232
Manuelle Korrektur der Korrektur/Hintergrundkorrektur
Polaritätssteuerweißer heißer/schwarzer heißer Schalter
Elektronisches elektronisches lautes Summen des lauten Summens ×2/×4
Bildverbesserung ja
Kathodenstrahlanzeige ja
Bild drehend horizontal/Vertikale

2 körperliche Parameter

Gewicht ≤2200g
Größen sehen unten

                                                                                      Figure2. Mechanische Größenillustration

3 Kern-elektrische Schnittstellendefinition


                                                                     Verbindungsstück der Tabelle-1. (HARWIN: ) Definitionen des Stift M80-5401605

                                          Figure3. Relaisdiagramm des Stift M80-5401605
