Produktdetails:
|
Übertragungsfrequenz: | 200HZ | Strahln-Abdeckungs-Winkel: | 30°-140° (on-line-justierbares) |
---|---|---|---|
Klingen von Entschließung: | 1cm | Öffnungswinkel: | 1.5°×1.5°, 2°×1.5° (optional) |
Strahlnzahl: | 512 (Maximum) | Strecke des Klingens: | 0.5m-300m |
Druck-Tiefe des Sonar-Wandlers: | 50m | Maximale Klingelnrate: | 60Hz |
Arbeitsmodus: | Gleichwinkliger/äquidistanter Modus | Rollenstabilisierung: | ±10° |
Eingangsspannung: | 220V AC/50Hz | Energieabfall: | 200W |
Temperatur ((Arbeit/Lagerung): | Sonarsystem: - @Transducer 2℃~40℃/30℃~55℃ Ende: - 2℃~30℃/30℃~55℃ | Wandler-Kabellänge: | Standard 15m (andere Länge kann besonders angefertigt werden) |
Wandlergewicht/Größe: | 17.5kg (in einer Luft)/420×320×200mm (Titanlegierung) @12.5kg (in Luft)/340×320×200mm (Aluminiumlegi | Plattform-Einheit Weight//Dimension: | 2.5kg/410×330×50mm |
Markieren: | Mehrstrahlecholot 200W,1cm Echotiefenklingen,1cm digitales Echolot |

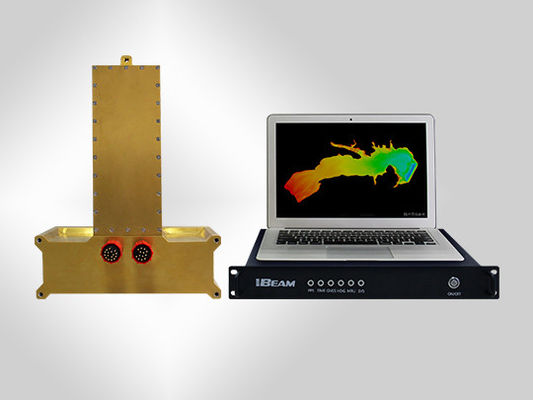

Strahln-Echo Sounder High-Strahlndichte der Rollenstabilisierungs-200W multi und Klingelnrate Miniaturisierung
Eigenschaften
Miniaturisierung von Produkten
Einfach zu installieren, passend für Installation von kleinen Schiffen
Dichte des hohen Strahls
Gleichwinklige und äquidistante Strahlnmodi sind schaltbar. Ein Maximum von 512 Strahlen sind für alle Untersuchungsaufgaben passend.
Realzeitrollenstabilisierung
Realzeitrollenstabilisierung, maximiert Schleifenbreite und verbessert Arbeits-Leistungsfähigkeit.
Hohe Klingelnrate
Hohe Klingelnrate erlaubt höhere Drehzahlmessung, stellt Datenqualität sicher und spart Maßzeit.
Wasserstand
Die Messtiefestrecke ist von 0,5 m bis 300 m, das den Bedarf der Übersicht des seichten Wassers erfüllt.
Normative Anforderungen
Einwilligen mit Superstandard IHO S44 und die Anforderungen „der Regelung für Übersicht der Wasserstraßen-Technik“
Anzeige und Steuersoftwareerwerbs- und -navigations-Software
Starke, einfache Operation, benutzerfreundliche Schnittstelle; realistischer Farbbildschirm der Erwerbs-Software, unter automatischem Markierungsmaß der 3D-Ansicht, Koordinaten und Tiefe des seichtesten Wassers von Unterwasser
Technische Spezifikation
Übertragungsfrequenz | 200kHz |
Strahln-Abdeckungs-Winkel | 30°-140° (online justierbar) |
Klingen von Entschließung | 1cm |
Öffnungswinkel | 1.5°×1.5°, 2°×1.5° (optional) |
Strahlnzahl | 512 (Maximum) |
Strecke des Klingens | 0.5m-300m |
Druck-Tiefe des Sonar-Wandlers | 50m |
Maximale Klingelnrate | 60Hz |
Arbeitsmodus | Gleichwinkliger/äquidistanter Modus |
Rollenstabilisierung | ±10° |
Eingangsspannung | 220V AC/50Hz |
Energieabfall | 200W |
Temperatur ((Arbeit/Lagerung) | Sonarsystem: - 2℃~40℃/30℃~55℃ |
Wandlerende: - 2℃~30℃/30℃~55℃ | |
Wandler-Kabellänge | Standard 15m (andere Länge kann besonders angefertigt werden) |
Wandlergewicht/Größe | 17.5kg (in Luft)/420×320×200mm (Titanlegierung) |
12.5kg (in Luft)/340×320×200mm (Aluminiumlegierung) | |
Plattform-Einheit Weight//Dimension | 2.5kg/410×330×50mm |
